  ボックス系製品ラインナップ    box products

様々な用途に合わせた、ボックスカルバート製品を各種、取り揃えています。

 ボックス製品





協会型ボックスカルバート
ボックスカルバート協会に準拠した製品です
耐震型ボックスカルバート
耐震性プレキャストボックスカルバートです
門型ボックス(エコンカルバート)
敷設が簡単で勾配調整も可能なBOXです

円形ボックス
テクスパン
橋梁やBOXの代替に最適で工期が早い


  協会型ボックスカルバート

 特 長



■ 全国ボックスカルバート協会型のボックスカルバートで、社団法人
   日本道路協会「道路土工 カルバート工指針」に基づいて設計されています。

■ T-25輪荷重にも対応していて、社団法人日本下水道協会の認定製品です。

■ 多くの断面が用意されており、斜切・短尺・点検孔等も製作いたします。

■ 現場データに基づいた配列図、数量表、構造計算書もスピーディに対応
   いたします。

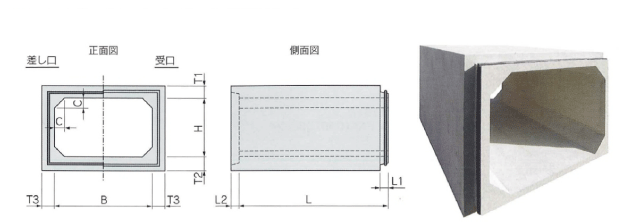

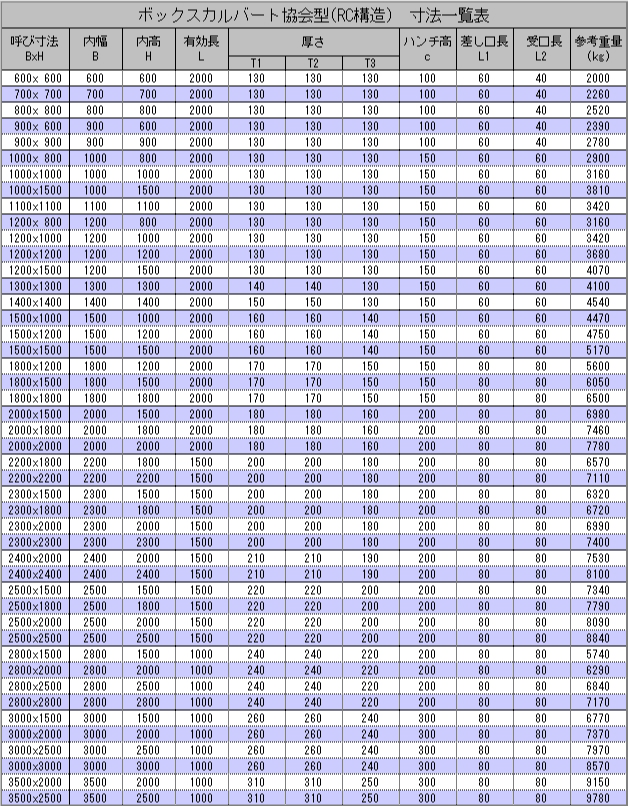

 規 格

協会型ボックスカルバート








BOX系製品トップへ


 耐震型ボックスカルバート(DCJボックスカルバート)

 特 長





 下水道構造物に耐震性を確保することが必要とされている中、ボックスカルバートにおいても経済的で合理的な耐震機能が求められています。そこで、ボックスカルバートの差し口に特殊ゴムリングを装着し、継手部を差し込むだけで耐震・可とう性に優れた継手構造を有した耐震性継手付ボックスカルバート(DCJボックスカルバート)を開発しました。

製品個々の継手部で地盤変位を吸収させることにより、構造物に発生する応力の低減が図れ、各継手部に発生する抜出し量及び屈曲角を小さくすることができます。

特殊ゴムリングは、軟質ゴムを基材とし外側を硬質ゴムで覆う2層構造とすることにより、追従性、圧縮復元性、耐摩耗性に優れ、地震動による抜出し時や屈曲後も高い水密性能(0.06MPa)を保持することができます。

差し口を受け口に差し込むのみで高い水密性能を確保できるため、内目地工が省略でき施工性に優れています。

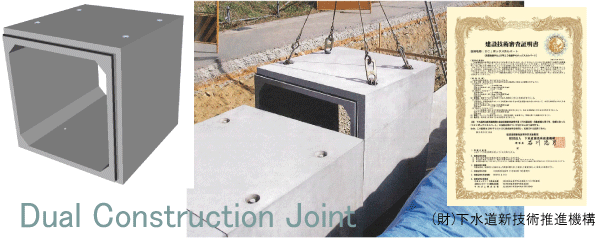

DCJボックスカルバートの種類


 ■K型ボックスカルバート

    非液状化、非傾斜地盤において耐震性能を持つボックスカルバート。水平方向抜出し量:10o

 ■T型ボックスカルバート

    レベル2地振動に追従した耐震性能を持つボックスカルバート。水平方向抜出し量:50o



K型 可とう性継手付ボックスカルバート継手構造と性能



T型 耐震性継手付ボックスカルバート継手構造と性能

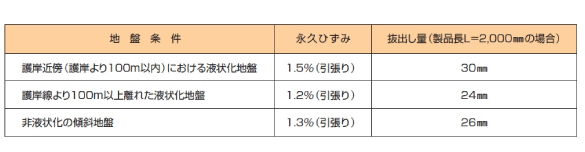

条件別の地盤の永久ひずみ量





 規 格

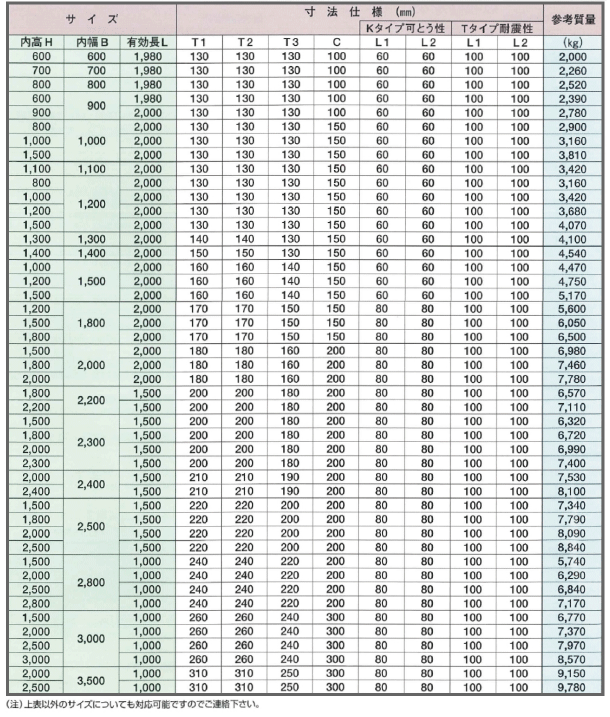

DCJボックスカルバート標準規格サイズ








BOX系製品トップへ


 門型ボックスカルバート(エコンカルバート)

 特 長



■ エコンカルバートは、可変勾配機能を持つ大型の門型カルバートです。

■ 勾配調整のインバートは、頂版のテーパー孔より生コンを投入します。

■ 完成後はT-25横断対応で、ボックスカルバートと同様の強度を有します。

■ 底版が現場打ちとなるため、ボックスカルバートに比べて20%程度経済的
   な製品です。


   施工写真

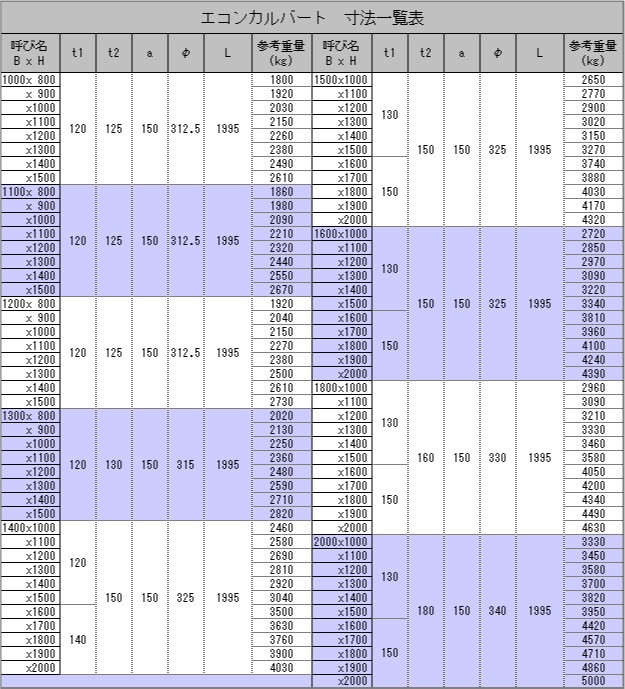

 規 格

門型ボックスカルバート(エコンカルバート)







BOX系製品トップへ


 円型ボックス(DR2)

 特 長




〔使用場所〕

■ 円形ボックスカルバートは高強度で深い埋設が可能です。

■ 管渠型側溝としても使用できる円形ボックスDR2は、道路整備や区画整理
   事業の宅内道路の路側排水及び道路横断側溝として安心して使用できる
   製品です。

〔特  長〕

1. 大型車輌を考慮した安全性の高い製品です。
2. 蓋掛けがない暗渠タイプなので、製品上を車輌が通過しても騒音がなく静かです。
3. 内面が円形なので流水に適し、現場打ち処理の対応がしやすい形状です。
4. 製品接合には、不同沈下等が生じ難い、ボルト連結工法を採用しています。
5. エプロンや境界ブロックを組み合わせることで、容易に勾配調整ができます。




 規 格



φ150〜450




 ※溜め桝や集水桝・グレーチング仕様などは別途お問合せ下さい。

φ500〜1000




 ※溜め桝や集水桝・グレーチング仕様などは別途お問合せ下さい。



BOX系製品トップへ


 テクスパン

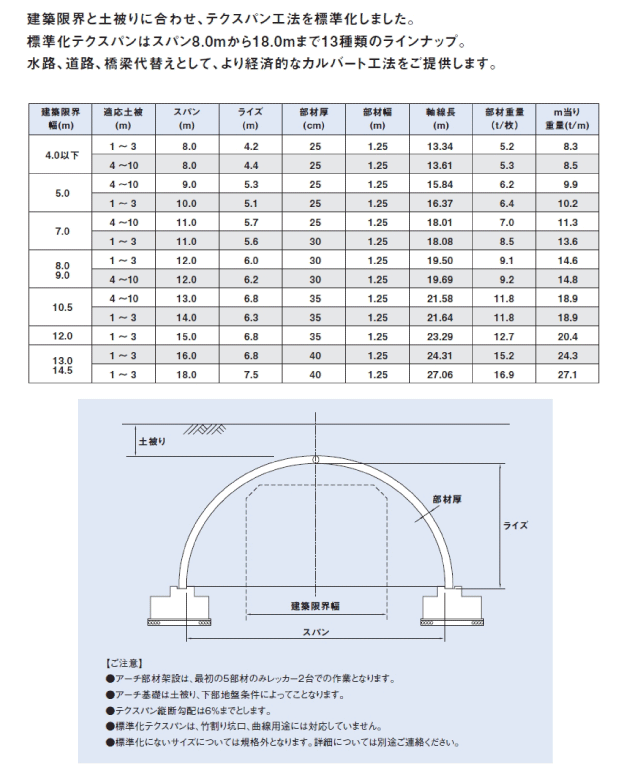

 特 長





■ 施工性・経済性・景観性に優れ、橋梁代替工事やカルバート工事に
   利用できます。プレキャストなので、工期を短縮できます。

■ テクスパン工法は3ヒンジアーチ構造なので、土圧に対して安定性が高く、
   施工時に発生する曲げモーメントを低減でき、薄いアーチ部材にもかか
   わらず、高土被りに対応することが出来ます。

■ 一対の部材を相互に架設することで、特殊技術や熟練工は不要です。








 規 格







BOX系製品トップへ



製品一覧検索
お問合せ
CAD図面
PDFカタログ
採用情報
企業情報

取扱い製品 INDEX


 道路系製品
  VS側溝
  土留めVS
  横断VS
  落ち蓋式三面水路
  千葉県型側溝(CH)
  長尺U型(LDU)
  落ち蓋式U型
  JIS道路側溝
  L型側溝
  国交省L型
  横断側溝
  ボーダー側溝(かんたん側溝)
  LU側溝
  トライポット側溝
  エコノミー側溝
  深溝側溝
  防草型側溝 (CH-WB)
  ブロック類
  エプロン付ブロック
  BFL(バリアフリー)ブロック
  CBL(千葉市型エプロンブロック)
  U型排水溝(空港滑走路用)
  V型側溝
 水路系製品
  B型柵渠(千葉県規格)
  2面水路
  3面水路
  魚巣ブロック
  土止め付三面水路
  護岸基礎ブロック
  組立マス


 土留め系製品
  L型擁壁(HPL)
  逆L型擁壁
  補強土擁壁スーパーテールアルメ(S.T.A)
  補強土擁壁テールアルメ(T.A)


 暗渠系製品
  ボックスカルバート 自社型
  ボックスカルバート 自社型
  エコンカルバート(門型カルバート)
  円形ボックス(DR2)
  耐震ボックス(DCJ BOX)
 浸透貯留系製品
  大型貯留槽 貯留エコン
  大型貯留浸透槽 浸透エコン


 油水分離槽系製品
  標準型 油水分離槽
  大型  油水分離槽
